TDK推出新型高压共模扼流圈以打造紧凑型1250 V DC转换器

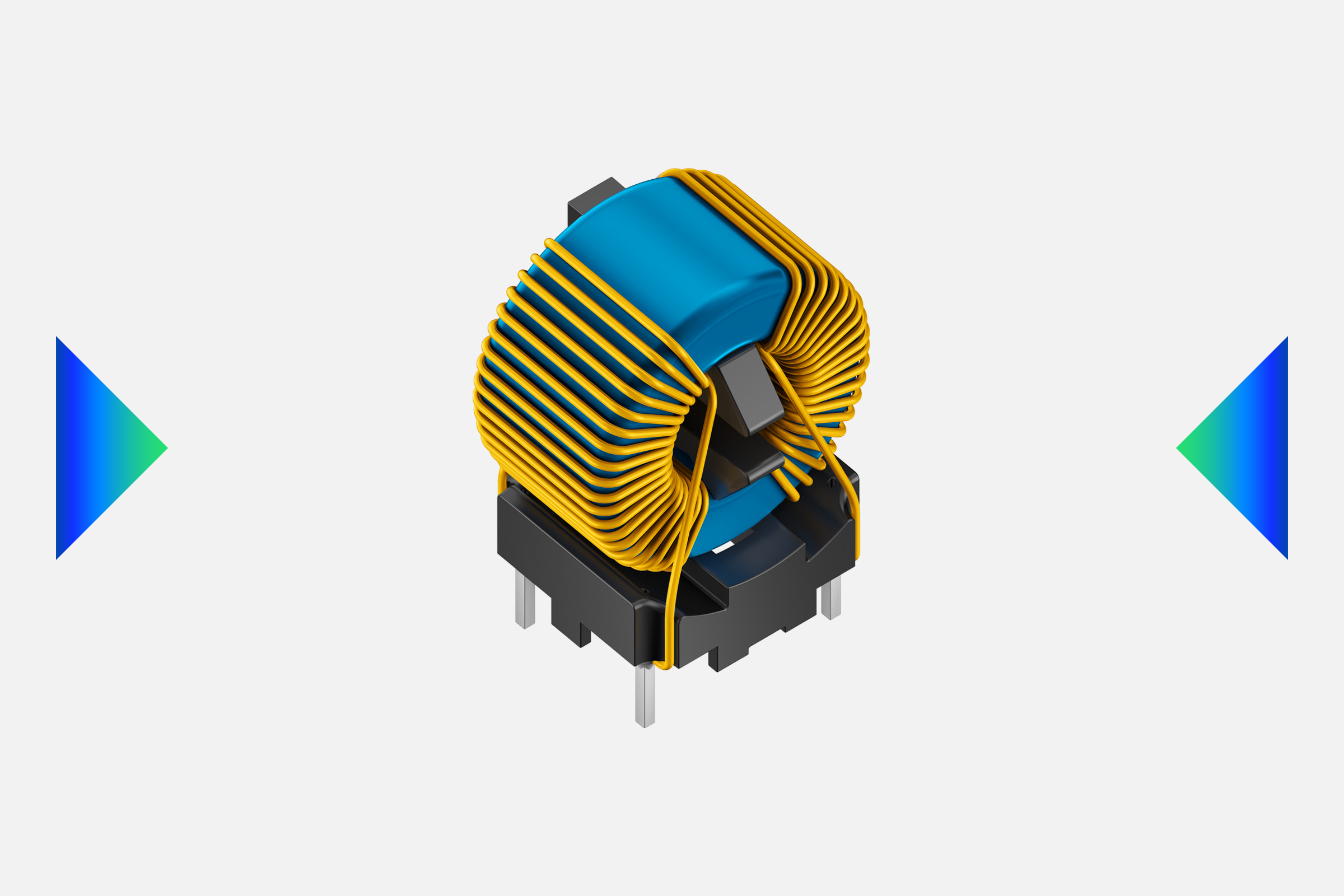

TDK株式会社（东京证券交易所代码：6762）推出全新B82722V6*B040系列紧凑型高压电流补偿环型磁芯双扼流圈。新系列元件主要面向额定电压高达1250 V DC (630 V AC) 的应用而设计，尺寸小巧，仅为23 x 15.5 x 24 mm，可在新一代应用中高效抑制EMI。这些应用包括功率变换器、工业电机驱动器及开关电源等，普遍配备SiC（碳化硅）或GaN（氮化镓）功率半导体，直流母线电压更高，因此在绝缘协调与板载空间利用方面具有更高要求。

本系列器件标称电感范围为 3.3 mH 至 22 mH，在 +70 ℃环境温度下，额定电流为 0.85 A 至 3.0 A。器件采用多层固体绝缘结构，并通过 3750 V 线间电压试验，确保具备可靠的电气绝缘性能。采用专用自动绕制工艺，使该系列扼流圈具有优良的谐振频率特性，典型杂散电感约为 0.6%，可有效抑制对称干扰。

铁氧体磁芯的环氧涂层及塑料底座符合 UL 94 V‑0 阻燃等级。产品设计满足 IEC 60938‑2 及 IEC/UL 60939‑3 标准中针对 EMI 扼流圈与滤波器的最新安全要求。B82722V6*B040 系列使用波峰焊工艺，采用紧凑立式结构，可使工程师在不增加 PCB 占用面积的情况下，实现 1250 V DC 高压架构方案。

特性和应用

主要应用

共模干扰抑制
紧凑型开关电源
变频器

主要特点和优势

超高额定电压
独特的自动绕组技术实现了高谐振频率
杂散电感约0.6%，可有效抑制对称干扰
节省空间的紧凑设计
支持波峰焊
设计符合IEC 60938-2标准（630 V AC，50/60 Hz，PIII；1250 V 直流链路，PII）
符合RoHS

关键数据

订购代码	额定电流I_R [A]@+70 °C	标称电感I_N [mH] (-30/+50%)	杂散电感L_stray,typ [µH]	直流电阻 R_typ [mΩ]
B82722V6851B040	0.85	22	130	550
B82722V6112B040	1.1	15	92	320
B82722V6152B040	1.5	10	61	188
B82722V6202B040	2.0	6.8	40	115
B82722V6252B040	2.5	4.7	28	76
B82722V6302B040	3.0	3.3	20	53

如需了解该产品的更多信息，请访问www.tdk-electronics.tdk.cn/zh/power_chokes
