TDK将InsuGate系列SMT栅极驱动变压器适配的系统工作电压扩展至DC 1000 V

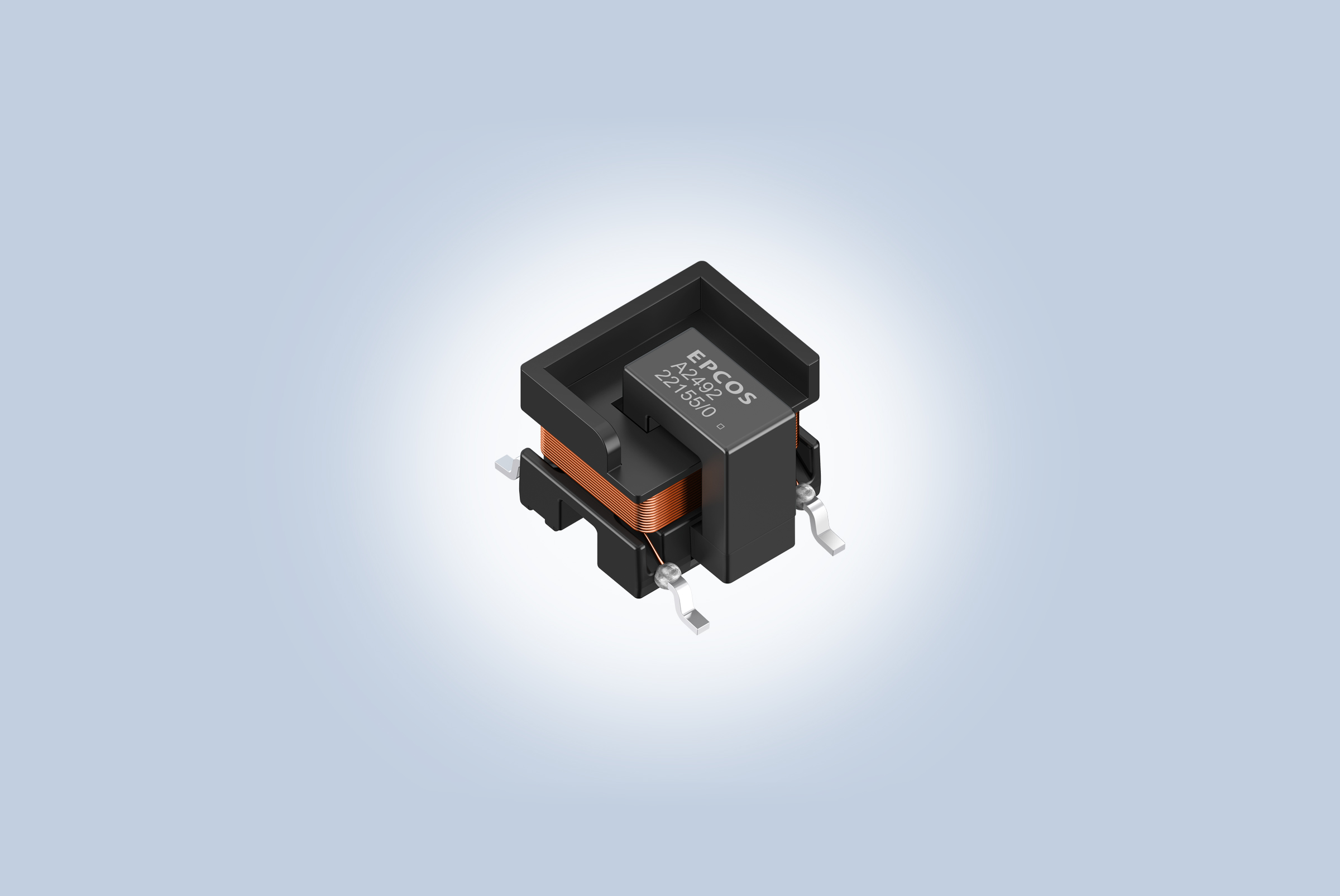

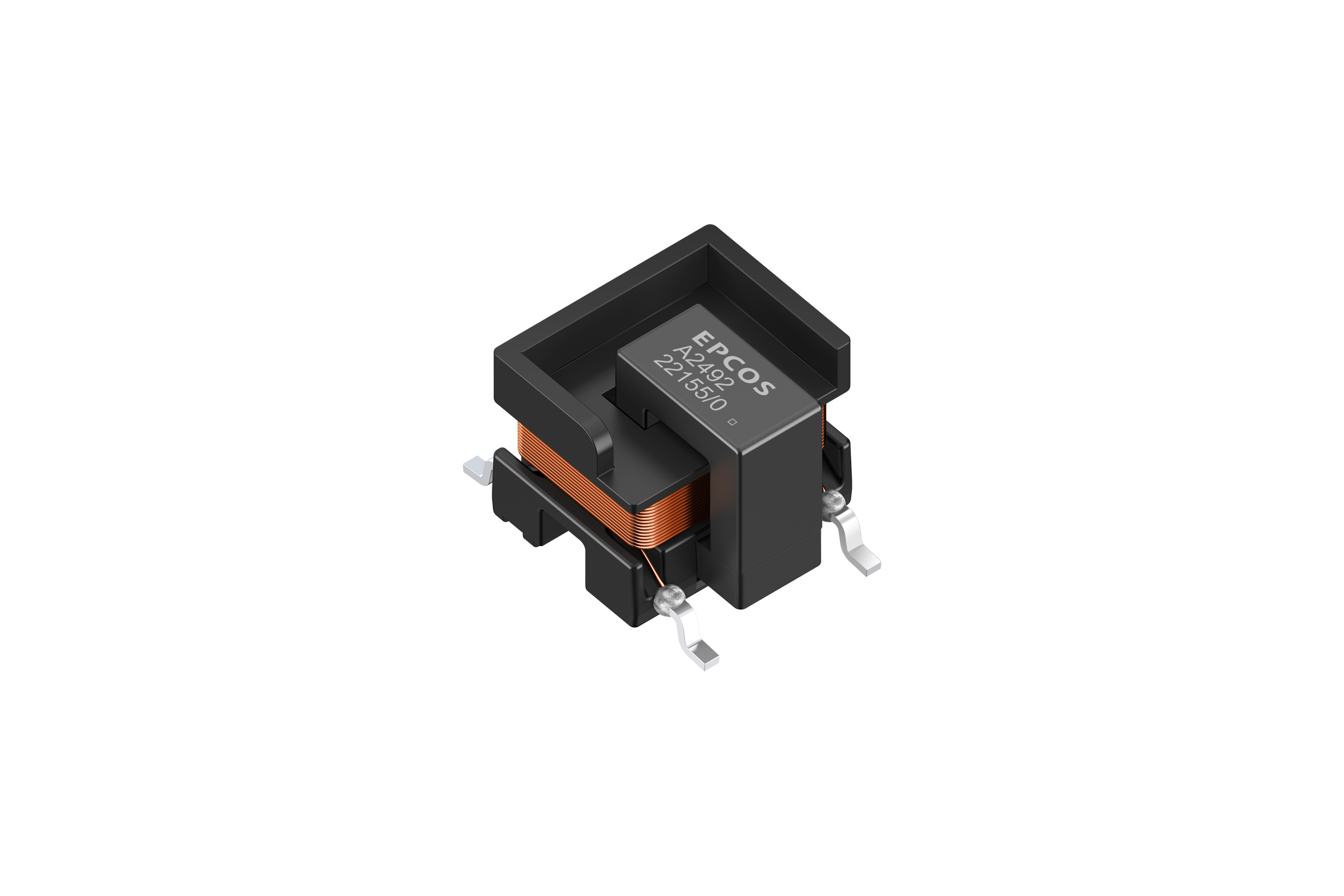

TDK株式会社（东京证券交易所代码：6762）推出适配系统工作电压DC 1000 V的爱普科斯 (EPCOS) InsuGate系列SMT栅极驱动变压器，大幅扩展了该系列产品阵容。新元件的订购代码为B78541A25，符合IEC 61558-1/2-16标准的基本绝缘要求，为全桥逆变模块提供了更紧凑的栅极驱动设计，尤其适合电动汽车以及工业等绝缘要求更高的应用场合。通过在骨架上采用三重绝缘绕组结构，结合MnZn铁氧体磁芯，在保证高频开关功能以及高可靠性高绝缘性能的前提下，优化了占板的空间。

这款适配1 kV 绝缘的新元件，尺寸为13.85 x 10.5 x 9.2 mm（长x宽x高），比之绝缘等级相当的传统栅极单驱动变压器，可减小约30%的占板空间。在工作温度范围内（最高+150 °C），其电感vs. 温度曲线表现平坦，标称电感为75 µH，耦合电容仅为4 pF，非常适用于快速开关的IGBT及SiC器件。此外，我们还可应客户要求提供SPICE型号。

该系列元件通过AEC-Q200 Rev. E认证，并基于标准Eurocard PCB板进行了符合AQG 324要求的扩展机械振动测试，验证了其在动力总成模块中的耐久性。其局部放电熄灭电压≥1.2 kV (V_peak)，适配AC 300V 的加强绝缘要求，通过了60秒的3 kV (AC) 的高压测试，为下一代电力电子设备提供了可靠的电隔离解决方案。
